Stalen met een hoge vloeigrens zijn staalsoorten die onder spanning “verende” eigenschappen hebben.
Ze moeten met voorzichtigheid gebruikt worden omdat hun eigenschappen niet bevorderlijk zijn voor vermoeiingsweerstand.
Een systeem gekoppeld aan een harnas om een bediener vast te houden tijdens het werken en het beklimmen van de mast.
Metalen deel dat onderaan de mast voor de deur wordt geïnstalleerd om de elektrische doos te bevestigen, let op: dit element verschilt afhankelijk van het land.
Montage op DIN-rail is mogelijk, met de doos geïnstalleerd in de daarvoor bestemde ruimte en gemarkeerd als “ingeschreven vierkant” CF.
Element dat wordt gebruikt om de continuïteit van de aarde te garanderen en de mast ermee te verbinden.
Masten met een kantelbaar scharnier voor toegang tot de lantaarn voor onderhoud zonder dat een ladder of gondel nodig is.
CO² uitgestoten bij de productie van een mast.
Metalen onderdeel dat wordt geïnstalleerd wanneer de mast wordt opgebouwd en dat voorkomt dat de kabel wordt weggetrokken.
Plastic of stalen element, als het niet decoratief is, dat de top van de mast blokkeert om te voorkomen dat vogels binnenkomen (zonder mogelijkheid om eruit te komen) en om te voorkomen dat regen en insectennesten binnendringen.
Kabel geïnstalleerd tussen de deur en de mast om de deur in de open stand te houden wanneer het bovenste scharnier verborgen is.
Paal die wordt gebruikt om een openbare verlichtingsinstallatie te installeren.
Plastic pluggen gevuld met vet moeten worden aangebracht op de moeren die zijn gemonteerd op de afsluitstangen om corrosie te voorkomen, ze zullen een eenvoudige demontage mogelijk maken, deze elementen beschermen de schroefdraden tegen het cement of de coating die aan de voet van de masten zal worden aangebracht.
Beschikbare ruimte voor de deur om de elektriciteitskast te installeren.
Dit ingetekende vierkant is gekoppeld aan de coniciteit van de mast en de hoogte van de deur.
Daarom moet je voorzichtig zijn met dubbele deuren, omdat de hogere deur een kleiner ingetekend vierkant heeft.
Palen die met elkaar verbonden zijn door een kabel.
Aan deze kabel worden lantaarns, decoraties of schaduwelementen geïnstalleerd.
Deze markering is verplicht als u verlichtingselementen in het publieke domein wilt verkopen.
Het is het zichtbare teken dat producten voldoen aan de eisen van de Europese richtlijnen voor bouwproducten.
De certificering wordt afgegeven door onafhankelijke instanties die door de leden zijn aangesteld.
Een mechanische verbinding die de deur integraal maakt met de mast om vermenging van deuren en verliezen te voorkomen.
Rollen plaatstaal van verschillende breedtes en specifieke staalsoorten, afgerold en in een trapezium gesneden, vormen de basis voor de mast.
Waarde die de vermindering in diameter van een mast per meter aangeeft.
De formule (basis in mm- kop in mm )/hoogte in mVoorbeeld: basis 130mm- kop 60mm/5 taps toelopend 14mm d.w.z. (130-60)/5= 14 mm/m
Dit element wordt op het lichaam van de paal geschroefd, dus het is noodzakelijk om de oriëntatie ten opzichte van de deur aan te geven. Het product wordt ook gebruikt voor wandmontage.
Serie van 8 schroeven geïnstalleerd in twee rijen aan de bovenkant van de mast, gebruikt om rotatie te voorkomen van de elementen geïnstalleerd aan de bovenkant van de mast, standaardafstand 120 en 220 vanaf de bovenkant van de mast.
Een offset-element (projectie genoemd) ten opzichte van de as van de mast voor de installatie van de lantaarn. Dit element wordt aan de bovenkant van de mast geïnstalleerd en wordt verhinderd door de gestanste schroeven.

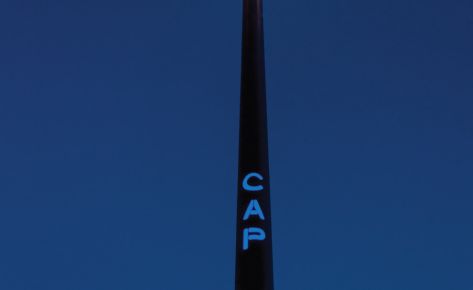

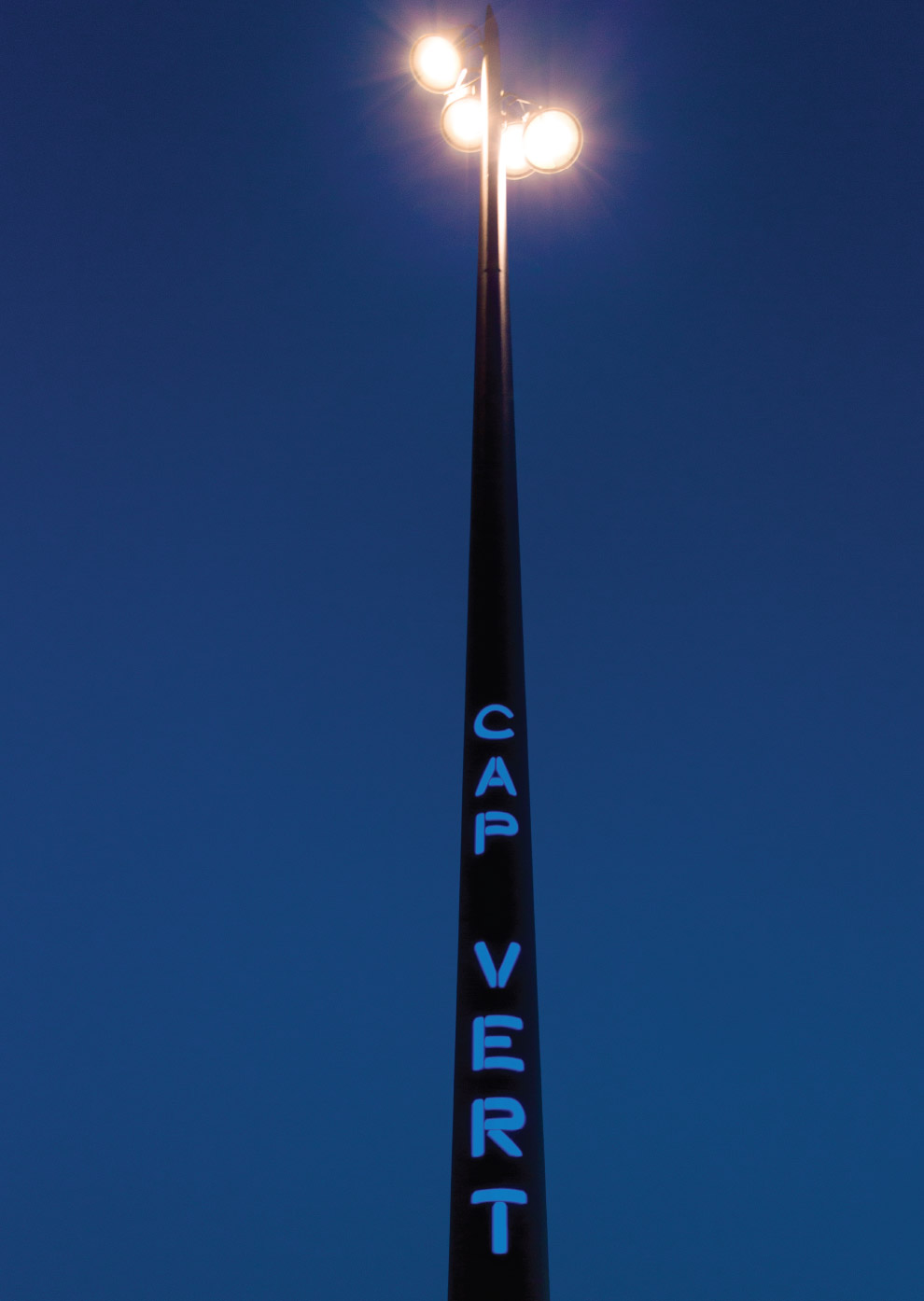

Belettering, vormen en stadswapens worden in het lichaam van de mast gesneden.
Ze zijn vaak voorzien van achtergrondverlichting en worden gebruikt voor bewegwijzering of bebakening.
De mast wordt berekend op basis van de uitsparingen om de mechanische sterkte en naleving van de normen te garanderen.
Een gelast half gaas is een stalen bevestigingspunt dat bestaat uit een halve stalen ring. Het is bijvoorbeeld een opneempunt voor een kabel.
Offset of uitsteeksel, de lengte waarmee de lantaarn uitsteekt ten opzichte van de as van de mast, in het geval van de beugel, of ten opzichte van de as van de mast, in het geval van de crook.
Totaal gewicht en spanningen uitgeoefend op de mast + een veiligheidscoëfficiënt van 1,2.
De diameters en oppervlakken van de stangen zijn gekalibreerd om een stevige grip in het bed te garanderen en de spanningen te weerstaan.
Het is essentieel om de modellen en instructies in de catalogus te volgen.
Elementen die op regelmatige afstanden uit de mast steken zodat je naar de top kunt klimmen.
Beschermende coating aangebracht op de basis van de buitenmast en mogelijk op de binnenkant om extra bescherming tegen corrosie te bieden.
De voet van de mast wordt vervangen door een roestvrijstalen plaat die wordt gelast aan het uiteinde van de trapezium die de mast zal vormen voordat het geheel wordt gevouwen. Deze toevoeging is onzichtbaar en creëert geen kwetsbare plekken.
Dit roestvrijstalen deel beschermt de mastvoet tegen corrosie in gebieden die blootstaan aan zandstralen, contact en sproeien met corrosieve elementen zoals zout water of strooizout.
Decoratief element bovenop de mast, vaak van geverfd of verlicht aluminium.
Hiermee kan een onderdeel dat is ontworpen voor een bepaalde diameter en gestandaardiseerd op een andere diameter, worden geïnstalleerd 60 62 76 89 102 114 …
Verplichte norm voor de berekening van een lichtmast.
Deze norm garandeert de veiligheid van gebruikers in de buurt van lichtmasten en hun weerstand tegen wind, afhankelijk van de verlichtingselementen, de offset van de lantaarn, decoratieve elementen en bewegwijzering die op de mast is geïnstalleerd.
Afstand tussen twee assen term die gebruikt wordt voor het bevestigen van de hartafstand van voetstukken door de assen tussen staven te meten vanaf de omtrek.
De leefomgeving van een constructie of mast wordt geclassificeerd op basis van de corrosiviteit, van C1, de minst corrosieve, tot C5M of hoger.
Vragen om een C5 bescherming komt niet overeen met de werkelijkheid. De andere belangrijke parameter om een bescherming te definiëren is de verwachte levensduur en het onderhoud dat aan het product zal worden uitgevoerd.
Bijvoorbeeld, een product dat is ontworpen om 10 jaar mee te gaan in C1 zonder onderhoud, zal slechts 1 of 2 jaar meegaan in C5M.
De masten worden thermisch verzinkt voordat ze worden geverfd of afgeleverd.
Het silicium- en fosforgehalte van het gebruikte staal bepaalt de dikte van de galvanisatie.
De norm die deze diktes bepaalt is EN 1461. Voor 3 mm is de vereiste dikte 55 µm, met een gemiddelde dikte van 65 µm.
De masten slingeren onder invloed van de wind en het gewicht dat ze ondersteunen, wat vermoeidheid veroorzaakt in de metalen structuur. Conimast masten zijn ontworpen om 25 jaar lang mechanisch dienst te doen als corrosie de structuur niet heeft aangetast.
Stalen randen rond de deur voor een extra afdichting of om het binnendringen van vreemde voorwerpen te voorkomen, hebben geen mechanische toevoeging.
Kantelen van de mast onder een of meer zijwaartse spanningen.
Een onderdeel van metaal of textiel dat meegeeft bij een bepaalde spanning om aan te geven dat de maximale spanning is bereikt.
Bij uitbreiding, het lichaam van de mast, cilindervormig, achthoekig of anders.
Om je te helpen de mastverankeringsstangen precies te plaatsen, kun je verankeringssjablonen bestellen. Deze zijn identiek aan de mastvoet geboord, zodat je ze precies kunt plaatsen.
Het proces waarbij een stalen onderdeel wordt afgekoeld in een bad van gesmolten zink bij 450°. Dit corrosiewerende proces creëert ijzer-zinkverbindingen, waardoor het beschermde onderdeel zeer goed bestand is tegen corrosie en krassen.
Hoogte van het lichtpunt onder het glas.
Hoogte van de mastconstructie plus de dikte van de diepgetrokken voetplaat met een hartafstand van 200 mm, wat 30 mm is, en 50 mm voor voetplaten met een hartafstand van 300 mm.
Hoogte tussen de bovenkant van de basis en de onderkant van de deur.
Hijs- en positioneringsmethode voor stadionmasten.
Deze zeer snelle methode vereist enkele voorzorgsmaatregelen.
Daarom moet deze methode worden gespecificeerd wanneer de aanvraag wordt gedaan.
Eggen om het beklimmen van een mast en toegang tot masttopapparatuur te voorkomen.
Een witachtig poeder en natuurlijke pasta die ontstaat door de reactie van zink op corrosie. Deze in water onoplosbare laag beschermt het zink tegen latere agressie.
Toegevoegde hoek ten opzichte van de horizontaal die de helling van de lantaarn beïnvloedt.
Verlichting geïnstalleerd in lijn met de mast aan de top van de mast of aan de top van de mast, rekening houdend met de diameter van de masttop en het lantaarnsysteem (overlappend of in elkaar grijpend).
Een lantaarn waarvan de voet de bevestigingsbuis bedekt die op de mast is geïnstalleerd.
Verplichte en bindende markering van de fabricage- en berekeningsprocessen voor masten.
Gietbetonblok waarin de verankeringsstaven zijn ingebed. De afmetingen worden alleen ter informatie gegeven.
Ze zijn te vinden in de catalogus of in het technische gedeelte van de ondergrondse masten met 2 staven.
Betonblokken met staven van standaardafmetingen zorgen alleen al voor de stabiliteit van de mast, een methode die steeds vaker wordt gebruikt omdat ze zo snel te installeren is.
De standaard conische mast kan achthoekig, rond of zeshoekig zijn.
Conische mast met een cirkelvormige dwarsdoorsnede die vanaf de basis geleidelijk taps toeloopt naar de standaardkopdiameter (zie conus).
Om voldoende hoogtes vanaf 15m te verkrijgen, worden de masten in twee delen gemaakt: het bovenste deel boven de basis, het gewicht en de vergrendeling zorgen voor de samenhang van het geheel. De berekening van de vergrendeling is ten minste 1,5 de diameter van de basis.
Een mast bestaat uit verschillende elementen: een basiselement dat de deur ondersteunt, wat het onderste deel van een mast kan zijn, en een gelaste ring die het verbindt met een buis die de totale hoogte van de mast garandeert.
Mast met achthoekige doorsnede met 8 zijden, vanaf de basis neemt de doorsnede gestaag af tot de standaard diameter van de kop (zie conus).
Mast gemaakt van in de handel verkrijgbare vierkante cilindrische profielbuis.

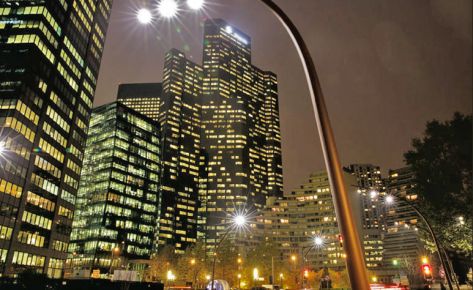

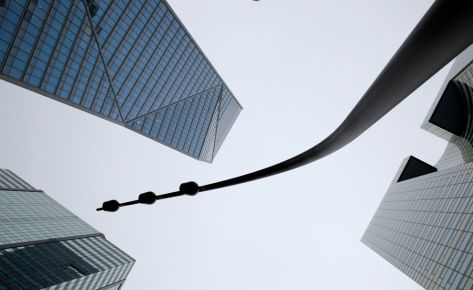

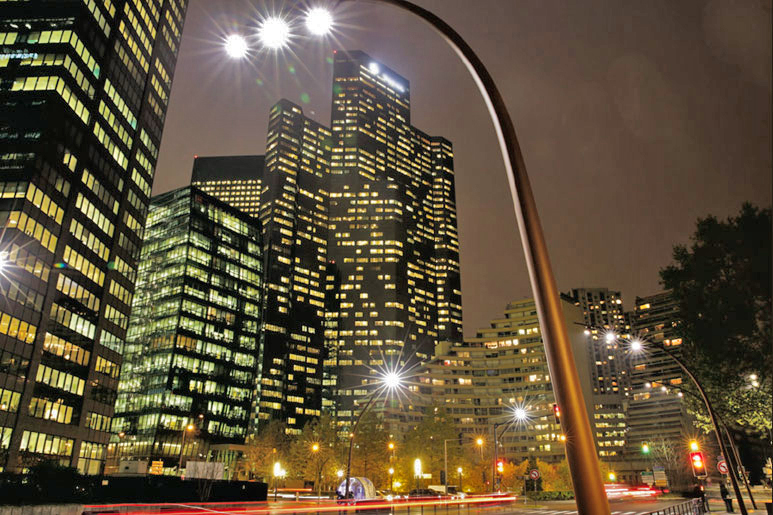

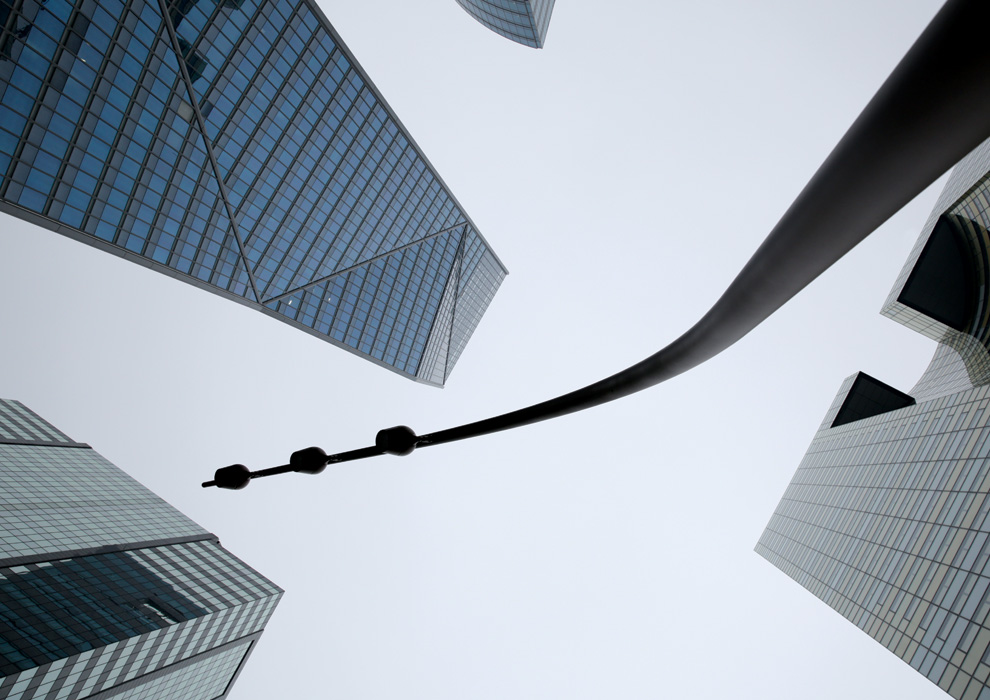

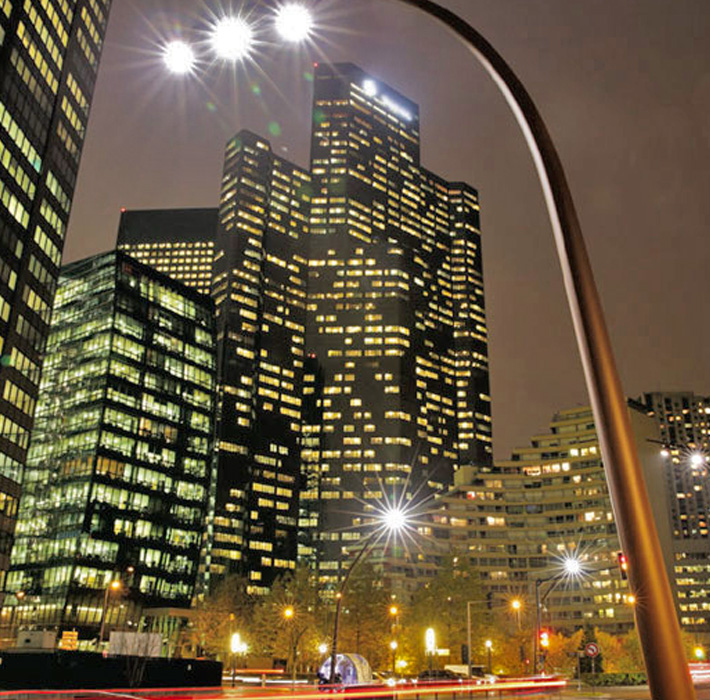

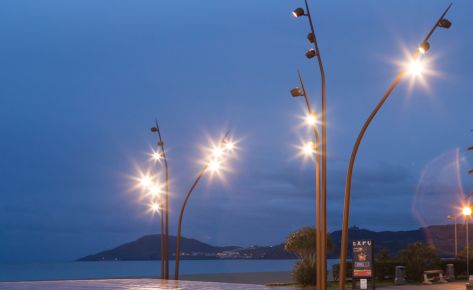

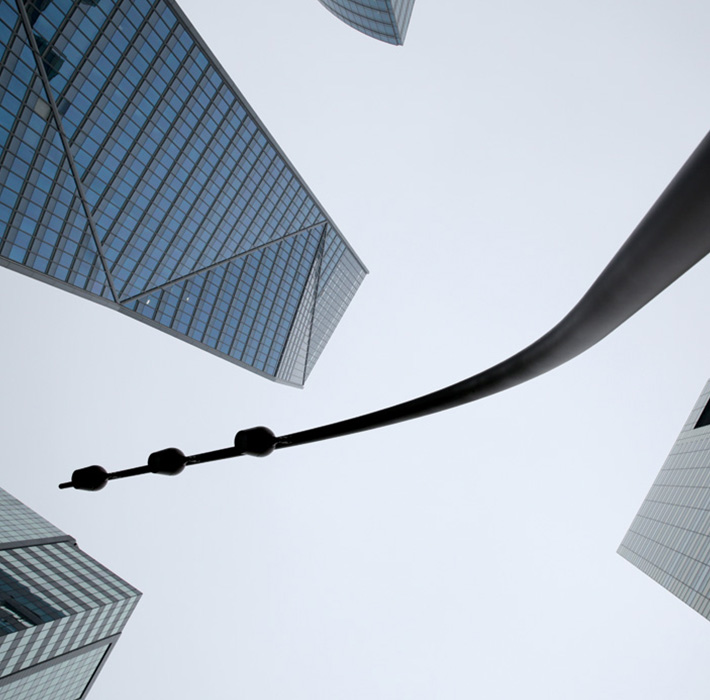

De masten zijn standaard recht, maar het is mogelijk om ze te buigen voor een stijlvol effect en originele uitlijningen. Het staal dat wordt gebruikt om de masten te maken heeft beperkte elastische of plastische grenzen.
De krommingsstralen zijn daarom beperkt om het visuele aspect te accentueren en het is mogelijk om buigen te combineren met kantelen.
De voet van de mast wordt in een hoek ten opzichte van de verticaal gesneden – deze optie kan worden gecombineerd met een bocht (zie gebogen mast).
Buigen is de vervorming van een element of een samenstel onder invloed van een spanning of een belasting. Deze spanning resulteert in een buiging.
Het is een kracht die wordt uitgeoefend in de vorm van windrotatie op de lantaarns die aan het uiteinde van een beugel zijn geïnstalleerd, en het is ook de overdracht van krachten naar de steunen en dus naar de voetstukken en bevestigingsstangen.
Een metalen of plastic onderdeel dat de masttop blokkeert om te voorkomen dat vogels door het mastlichaam heen dringen en verdwalen.
De positie van de gaten voor de beugels of moffen wordt gegeven door de hoogte boven de flens en de oriëntatie in graden naar rechts of links ten opzichte van de as van de deur zonder deze informatie is de positie van het gat onmogelijk.
Dit hangt nauw samen met de weerstandsberekeningen, die standaard onder een hoek van 45° ten opzichte van de oriëntatie van het lichtpunt worden berekend in het geval van een beugel of steun, en waarmee rekening moet worden gehouden tijdens de installatie.
“CE-markering van lichtmasten: Op het product: vereenvoudigde markering.
Een label op het product met de naam van de fabrikant, de CE-markering en het nummer van de aangemelde instantie.
Een gestempelde markering aan de binnenkant van de mast met de initialen van de fabrikant, de artikelcode, de productieorder en het productiejaar.
Op het bijbehorende handelsdocument: de volledige markering zoals vereist door de norm.
Algemene informatie (fabrikant, organisatie, enz.).
Voor elk item het certificatienummer van het corresponderende bereik en de conventionele aangegeven oppervlakte.
Dit conventionele (toelaatbare) oppervlak is het resultaat van de berekening die is uitgevoerd volgens de voorwaarden die zijn vastgelegd in de uitvoeringsverordening voor het EG-certificaat van overeenstemming: V = 24 m/s, belastingsklasse B, terreincategorie II, gewicht van elke lantaarn 15 kg, deflexionklasse 3, slagvastheidsklasse 0.
Opmerking: De opgegeven waarde is conventioneel en houdt geen rekening met de werkelijke gebruiksomstandigheden.”
Als er om de 6 m een sport is om de mast te beklimmen, moet er een rustbordes worden geïnstalleerd om de doorgang voor de operator te vergemakkelijken.
Beschikbare ruimte om de kabel naar de voedingskast te leiden.
Op een vlakke voet komt dit overeen met de diameter van de mastvoet op een 200mm diepgetrokken voet 82mm doorgang diepgetrokken voet 300mm kabeldoorgang 130mm voor ingegraven masten wordt een langwerpig stuk gestanst 50mm/150mm.
Onderdeel dat wordt gebruikt om een beugel aan een mast te bevestigen, er zijn twee typen verkrijgbaar U-vormig (verschoven ten opzichte van de as) of plat gebogen om in de vorm van de as te passen.
Een epoxy- en vervolgens polyester applicatieproces met twee lagen dat versmelt tot een waterdicht en beschermend systeem dat geschikt is voor C5-omgevingen (zie corrosiviteitsklassen).
Hetzelfde applicatieproces als voor polyesterverf (zie deze term), epoxyverf biedt een uitstekende afdichting, beter dan polyester, maar is minder bestand tegen UV-stralen. Daarom combineren we de voordelen van deze twee verfsoorten om verven te maken voor agressieve omgevingen zoals de kust.
Een laag epoxy geleert bij 120°C, daarna wordt polyester opnieuw gepoederd en volledig gepolymeriseerd bij 180°C.
Vloeibare verf die op masten wordt aangebracht, wordt steeds minder gebruikt om ecologische redenen, veel afval tijdens het spuiten, het ontoliën gebeurt in de open lucht, wat industrieel beperkend is, dit proces maakt overschildercampagnes mogelijk, het aanbrengen gebeurt dan met een roller, het uiterlijk wordt aangetast.
Algemeen bekend als poedercoating.
Het is een zeer fijn, gekleurd polyester poeder dat zich vasthecht aan het te verven product (na voorbereiding van het oppervlak) om het gelijkmatig te bedekken. Wanneer het in een oven van 180°C wordt geplaatst, cross-linkt het (smelt en versmelt) om een uniforme, beschermende plastic film (polyester) te vormen.
polyester biedt uitstekende UV-bestendigheid
Vgl. epoxy polyesterverf
Harde rubberen compressie-elementen die worden gebruikt om de verticaliteit van masten enigszins aan te passen (vaak gebruikt als het niet mogelijk is om een stelmoer onder de voet aan te brengen).
Boren voor het monteren van een console op de paalschacht: u moet de oriëntatie ten opzichte van de deur aangeven.
Het boren bestaat uit een gat voor de kabel en twee inzetstukken om de console vast te schroeven.
Plaatje dat meestal door de installateur of dealer wordt aangebracht.
Dit plaatje wordt gebruikt om een lichtpunt te identificeren zodat het kan worden gecontroleerd en onderhouden.
De komst van LED-verlichting, die een langere levensduur biedt, heeft geleid tot het gebruik van gondels voor onderhoud.
Hierdoor zijn de masten groter en dus goedkoper.
Een mast waarvan het lichaam is opgebouwd uit verschillende regelmatige vlakken. De achthoekige mast vgl. (deze term) is een speciaal geval.
zie opdekdeur
Deel dat loodrecht op het mastlichaam staat en de installatie van wimpels mogelijk maakt. Bij de berekening van de sterkte van de mast moet rekening worden gehouden met het oppervlak.
Er moet speciale aandacht worden besteed aan de omloop en dus de hoogte van dit element.
Deze vervangende deur is gemaakt van dun staal en kan zo worden gevormd dat hij zo goed mogelijk bij de vorm van de schacht past. Geef bij het bestellen het type mast op of in ieder geval de grootte van de deur.
Perforatie in de vorm van een lamel op de deur om ventilatie van de mast te garanderen, handig in het geval van elektronische elementen met een risico op oververhitting die geïnstalleerd zijn om armatuursets te regelen.
Merk op dat de bovenkant van de mast ook geventileerd moet worden.
Aan de mast gelast zichtbaar op geflensde masten aan de voet van masten voorzien van een DIN-rail
Opbouwstopcontact om verlichte decoraties van stroom te voorzien.
Metalen buiselement rond de mast om te voorkomen dat de mast geraakt wordt door machines of voertuigen.
Een spiraalvormig plastic element dat de mastbasis beschermt tijdens het aanbrengen van coatings of de passage van rotofilamenten.
Lasprocedurekwalificatie Monsters worden gelast in het bijzijn van een inspecteur volgens de gebruikelijke procedure en naar een onafhankelijk laboratorium gestuurd voor een reeks macroscopische penetratietests.
Rail voor de deur om de elektriciteitskast te bevestigen voor landen die dit systeem gebruiken.
Het is een kleur die gestandaardiseerd is door verffabrikanten, dus hij lijkt op elkaar en zorgt ervoor dat er geen onderlinge kleurverschillen zijn.
Dus zelfs met verschillende leveranciers zullen de mast, voorraad en lantaarn er uniform uitzien.
Extra hoogte gegeven door een element dat aan de top van de mast is geïnstalleerd (top of mast) Deze hoogte verandert de hoogte onder de lantaarn, dus het is soms nodig om hier rekening mee te houden bij het uitvoeren van verlichtingssterkte studies.
Extra hoogte die wordt verkregen door een element dat aan de top van de mast is geïnstalleerd (top of mast) Deze hoogte verandert de hoogte onder de lantaarn, zodat het soms nodig is hiermee rekening te houden bij het uitvoeren van verlichtingssterktestudies.
Parallelle stalen plaat geïnstalleerd parallel aan het ingeschreven vierkant cf. (deze term ) zonder inbreuk te maken op de laatste om de mast te verstijven en de deur naar de sterkteberekening van de mast aanzienlijk te annuleren.
Een mast die thermisch en mechanisch wordt vervormd om een of meer vormen op de as te creëren.
Een mechanisch element dat kan worden afgesteld om de juiste hoek te geven aan een lantaarn die onder een kolf of beugel is bevestigd, vaak voorzien van een draadeind dat past bij de steek van het gas.
De kwaliteit van de staalsoorten die worden gebruikt om de masten te maken, de mechanische eigenschappen van deze staalsoorten worden gebruikt voor sterkte- en vermoeiingsberekeningen.
De offsetlengte die wordt opgelegd door een add-on ten opzichte van de as van de mast.
Deze projectie verschuift de lantaarn dus met de opgegeven lengte ten opzichte van de mastas.
Onderdeel dat wordt gebruikt om een beugel aan een mast te bevestigen, er zijn twee typen verkrijgbaar U-vormig (verschoven ten opzichte van de as) of plat gebogen om in de vorm van de as te passen.
De berekeningsgrondslag voor het schatten van de emissies vanaf de bron tot aan de levering van het product in de hele waardeketen voor een mast is verreweg het belangrijkste onderdeel.
Frontaal oppervlak dat wordt geleverd door een lantaarn en eventueel zijn kolf of beugel. Dit element, samen met onder andere het gewicht, maakt het mogelijk om de krachten te berekenen en dus de geometrie te bepalen van de mast die zal worden gebruikt voor ondersteuning.
Dit is een alternatief voor de duurdere gestanste voetplaat en wordt gebruikt wanneer de sterkteberekening van de mast dit vereist, met name voor weerstand tegen vermoeiing. Het biedt het voordeel van volledige doorgang aan de voet van de mast, met de voet van de as ingebed in de voetplaat en een dubbele las tussen de as en de voetplaat, één aan de buitenkant en één aan de binnenkant.
Wordt gebruikt wanneer de bevestigingsafstand groter is dan 300 mm.
Gestanste zolen of tulpzolen, elke fabrikant heeft zijn eigen morfologie en persgereedschap.
De meer of minder uitgewerkte vorm en de dikte van het staal beïnvloeden de sterkte van de montage.
Standaard hart-op-hart afstanden 200 mm en 300 mm, afstand tussen bevestigingsstangen 4 maten.
Slot voorzien van een schroef met een specifieke opdruk waardoor het slot niet eenvoudig te openen is met een standaard gereedschap of met 3 ergos magnetische schroef type “cism” die eindeloos doordraait zonder de juiste magnetische sleutel, elektrische slag … Er zijn verschillende systemen op de markt.
Gelast over de lengte van de mast zorgt het voor cohesie bij masten met meerdere schalen of de sluiting van “C”-masten. Het is essentieel voor de sterkte van de mast.
Een schilderproces dat wordt gebruikt om de nerf van hout of een bepaalde textuur zoals die van een betonnen mast te reproduceren.
Plat bevestigd aan het mastlichaam om een ladder veilig te kunnen plaatsen en het risico van rotatie te elimineren
De catalogus bevat tabellen met draagvermogens volgens belastingen, scx, windzones en terreincategorieën.
Deze waarden mogen niet worden overschreden, anders kan de levensduur van de mast worden verkort of vernietigd.
De installateur is verantwoordelijk voor het overschrijden van deze waarden zonder medeweten en toestemming van de fabrikant.
Het is een kleur die bij een verffabrikant hoort, met een eigen formulering, dus het is moeilijk te evenaren.
Merk op dat het oog een uitstekende vergelijker is: een paar punten verschil, een lichte overheersing, worden onmiddellijk herkend. Verlichtingsproducten staan buiten en worden vaak van enkele meters afstand bekeken, waardoor een zekere tolerantie mogelijk is.
Verf bevat middelen die inwerken op de polymerisatie van het poeder en het uiterlijk van de verf veranderen, craquelé, ruwheid, reliëf enz.
Diameter van het eindstuk van de mastkop of top
Commercieel of speciaal gevormd profiel geïnstalleerd aan de top van de mast of door flens(en).
Metaal dat wordt gebruikt om masten tegen corrosie te beschermen.
Door middel van een opofferingsproces beschermt zink, dat een laag witte hydroxide vormt bij contact met vocht, het staal waar het omheen zit.
Versmolten lagen tussen het staal en het zink zorgen ervoor dat het staal zeer goed bestand is tegen krassen en schuren.
Deze gegevens zijn essentieel voor het berekenen van de mast met de scx (zie deze term), de lantaarn en eventueel de voorraad.
Elke locatie is onderhevig aan de gebruikelijke heersende wind, uitgedrukt in m/s. Op deze site vind je de windzone voor elke postcode en de zones voor de verschillende landen waar we verkopen. Sommige landen die niet onder EN40 vallen, houden ook rekening met de sneeuw- of vorstdiepte.
